高扬程旋涡式磁力泵

磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品

销售热线:134 0520 0516

全国售后:400-8858-888

返回产品列表
磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB型磁力驱动旋涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

产品特点:

  磁力驱动旋涡泵采用磁力传动结构,保证泵能绝对密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
  1、高扬程、小流量,比转数一般小于40;
  2、结构简单、体积小、重量轻;
  3、CWB型磁力驱动旋涡泵具有自润滑回路,提高滑动轴承使用寿命;
  4、增设冷却回路,及时带走磁涡流热;
  5、CWB型磁力驱动旋涡泵采用悬臂叶片,减小叶轮径向力;
  6、CWB型磁力驱动旋涡泵随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。

产品用途:

  磁力驱动旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

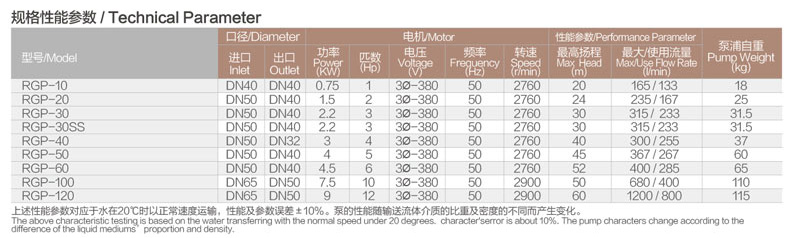

规格性能参数

高低温乙二醇防爆泵规格性能参数

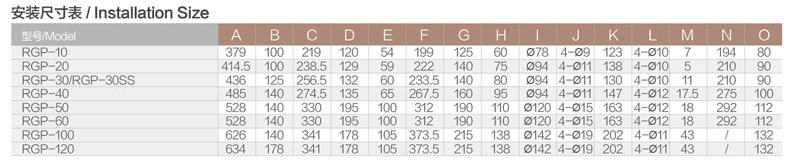

安装尺寸表

高低温乙二醇防爆泵安装尺寸表

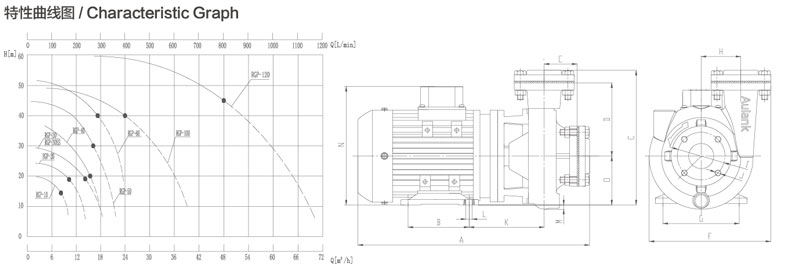

特性曲线/结构分解图

高低温乙二醇防爆泵特性曲线图

故障形式

产生原因

排除方法





泵不出水



1.水泵反转

2.进水管道漏气

3.泵腔蓄水太少

4.电压太高,启动时联轴器打滑

5.吸程太高

1.改变电机接线

2.杜绝漏气

3.增加蓄水量

4.调正电压

5.降低泵安装位置





流量不足



1.吸人管径太小

2.流道阻塞

3.扬程过高

4.转速太低

1.调换进水管

2.清洗流道

3.开大出水阀

4.恢复额定转速



扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速



噪音太大



1.轴严重磨损

2.轴套严重磨损

3.驱动磁钢杯与隔离套接触

1.更换泵轴

2.更换轴套

3.拆除泵头重新组装

漏液

密封圈损坏

更换密封圈
