CQB耐腐蚀化工磁力泵

CQB氟塑料磁力泵简称为CQB磁力泵,采用磁力耦合传动,不存在动密封点,因此防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象的塑料磁力泵类型。 CQB氟塑料磁力泵过流部件采用氟塑料

销售热线:134 0520 0516

全国售后:400-8858-888

返回产品列表
CQB氟塑料磁力泵简称为“CQB磁力泵”,采用磁力耦合传动,不存在动密封点,因此防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象的塑料磁力泵类型。
CQB氟塑料磁力泵过流部件采用氟塑料及高纯度工业陶瓷制成,具有优异的耐腐性及密封性,因此本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
CQB氟塑料磁力泵可输送介质:输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易燃、易漏、易爆液体化学介质的输送。
型号参数

序号 型号(Model) 转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m³
流量 扬程 效率 进口 出口 汽蚀余量 电机功率 整机重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m³/h) (m) (%) (mm) (mm) (m) (kw) (kg)
1 CQB16-12-50F 0.8 1.5 10 φ16 φ12 9 0.025 5
2 CQB15-15-65F 1 2.8 17 φ15 φ15 6 0.18 7
3 CQB20-15-75F 1.8 6 21 φ20 φ15 6 0.18 8
4 CQB25-20-100F 2.5 11 26 φ25 φ20 6 0.37 12
5 CQB25-20-160F 2 32 22 φ25 φ20 6 1.1 40
6 CQB32-20-110F 5.5 13 35 φ32 φ20 6 0.55 18
7 CQB32-20-125F 3.6 20 37 φ32 φ20 6 0.75 20
8 CQB32-20-160F 3.6 32 38 φ32 φ20 5 1.5 50
9 CQB40-25-120F 6.3 15 42 φ40 φ25 5 0.75 35
10 CQB40-25-130F 6.3 22 45 φ40 φ25 4 1.1 45
11 CQB40-25-125F 6.3 20 41 φ40 φ25 4.5 1.1 40
12 CQB40-25-160F 6.3 32 36 φ40 φ25 5 2.2/3 55
13 CQB40-25-200F 6.3 50 25 φ40 φ25 4.5 5.5 100
14 CQB40-40-100F 6 11 43 φ40 φ40 6 0.55 20
15 CQB40-40-125F 6.3 17.5 42 φ40 φ40 3.7 1.1 40
16 CQB50-32-125F 12.5 20 42 φ50 φ32 3.5 1.5 45
17 CQB50-32-160F 12.5 32 40 φ50 φ32 3.5 4 80
18 CQB50-32-160B 12.5 32 40 φ50 φ32 3.5 4 110
19 CQB50-32-200F 12.5 50 32 φ50 φ32 3.5 7.5 150
20 CQB65-50-125F 20 20 48 φ65 φ50 4 4 100
21 CQB65-50-160B 20 25 38 φ65 φ50 4 4 100
22 CQB65-50-160F 20 32 40 φ65 φ50 4 5.5 120
23 CQB65-50-160FA 17.5 32 45 φ65 φ50 4 4 90
24 CQB65-50-180F 20 38 46 φ65 φ50 5.5 5.5 120
25 CQB65-40-200F 20 50 48 φ65 φ40 4 11 180
26 CQB80-65-125F 50 20 51 φ80 φ65 4 7.5 95
27 CQB80-65-160F 50 32 60 φ80 φ65 4 11 180
28 CQB80-50-200F 50 50 60 φ80 φ50 4 18.5 195
29 CQB100-80-125F 100 20 62 φ100 φ80 5 11 180
30 CQB100-80-160F 100 32 56 φ100 φ80 5 18.5 220

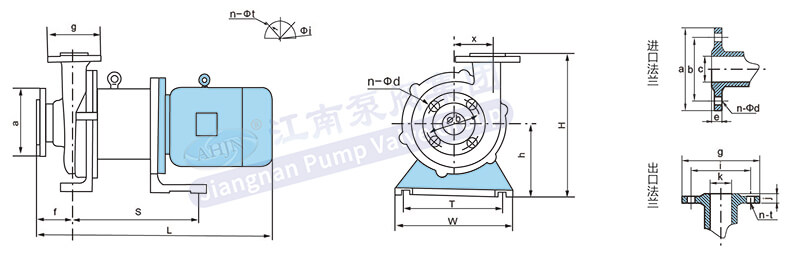

安装尺寸 尺寸图

序号 系列型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S P F W T H h x c a b n-φd k g i n-φt
1 CQB16-12-50F 200 56 80 30 90 71 100 45 22 16 24 / / 12 17 / /
2 CQB15-15-65F 290 71 115 40 112 90 125 56 25 15 20 / / 15 20 / /
3 CQB20-15-75F 316 71 120 55 113 90 138 56 38 20 27 / / 15 20 / /
4 CQB25-20-100F 360 80 150 60 125 100 165 63 49 25 90 65 4-Ф11 20 90 65 4-Ф11
5 CQB32-20-110F 430 200 125 65 148 115 215 105 60 32 120 90 4-Ф13 20 90 65 4-Ф11
6 CQB32-20-125F 435 265 65 50 180 150 244 110 67 32 140 90 4-M12 20 100 75 4-Ф11
7 CQB40-25-120F 435 265 65 50 180 150 244 110 67 40 140 100 4-M12 25 100 75 4-Ф11
8 CQB40-25-125F 440 265 75 50 180 150 244 110 67 40 140 90 4-M12 25 100 75 4-Ф11
9 CQB40-40-125F 510 265 90 100 180 150 260 175 / 40 130 100 4-Ф13 40 130 100 4-Ф13
10 CQB50-32-125F 510 265 100 85 180 150 270 125 76 50 130 100 4-Ф13 32 120 90 4-Ф11

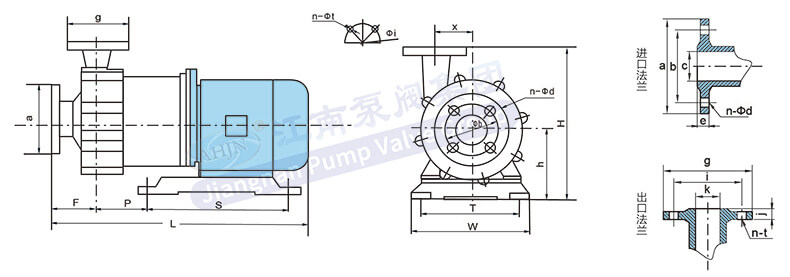

尺寸图

序号 系列型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L S f W T H h x c a b n-φd k g i n-φt
1 CQB32-20-160F 578 225 85 225 180 330 160 / 32 140 100 4-Ф13.5 20 100 75 4-Ф13.5
2 CQB40-25-160F 625 225 85 220 220 330 170 / 40 150 110 4-Ф13.5 25 115 85 4-Ф13.5
3 CQB50-32-160F 625 225 85 260 220 330 170 / 50 165 125 4-Ф17.5 32 140 100 4-Ф17.5
4 CQB50-32-160B 675 300 106 260 220 330 170 / 55 165 125 4-Ф17.5 32 140 100 4-Ф17.5
5 CQB65-50-125F 625 225 85 260 220 330 170 / 65 185 145 4-Ф17.5 50 165 125 4-Ф17.5
6 CQB65-50-150F 670 350 95 290 240 395 190 102 65 185 145 4-Ф17.5 50 165 125 4-Ф17.5
7 CQB65-50-160F 670 350 95 290 240 395 190 102 65 185 145 4-Ф17.5 50 165 125 4-Ф17.5
8 CQB65-50-160B 760 350 125 260 220 330 170 / 65 185 145 4-Ф17.5 50 165 125 4-Ф17.5
9 CQB65-50-180F 710 350 95 290 240 395 190 102 65 185 145 4-Ф17.5 50 165 125 4-Ф17.5

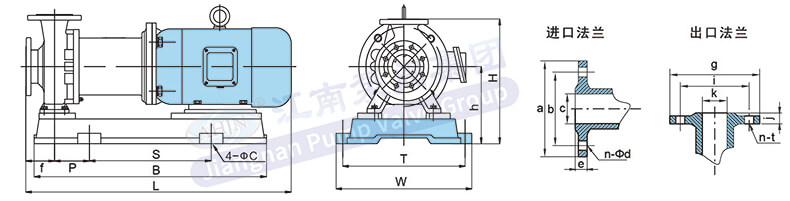

尺寸图

序号 系列型号 外 型 安 装 尺 寸 进口法兰尺寸 出口法兰尺寸
Outside and installing size Inlet flange size Exit flange size
Model L B S P W T H h f c a b n-φd k g i n-φt
1 CQB40-25-200F 760 615 380 35 390 350 420 240 95 40 150 110 4-Ф17.5 25 115 85 4-Ф13.5
2 CQB50-32-200F 760 615 380 35 390 350 420 240 95 50 165 125 4-Ф17.5 32 140 100 4-Ф17.5
3 CQB65-40-200F 935 800 420 120 490 440 440 260 99 65 185 145 4-Ф17.5 40 150 110 4-Ф17.5
4 CQB80-65-125F 915 800 420 120 490 440 460 260 99 80 200 160 8-Ф17.5 65 185 145 4-Ф17.5
5 CQB80-65-160F 936 800 420 120 490 440 460 260 99 80 200 160 8-Ф17.5 65 185 145 4-Ф17.5
6 CQB80-50-200F 1340 1270 840 215 490 440 460 260 99 80 200 160 8-Ф17.5 50 185 125 4-Ф17.5
7 CQB100-80-160F 1295 1250 740 108 490 440 480 260 100 100 220 180 8-M18 80 200 160 8-M18
